Описание на продукта

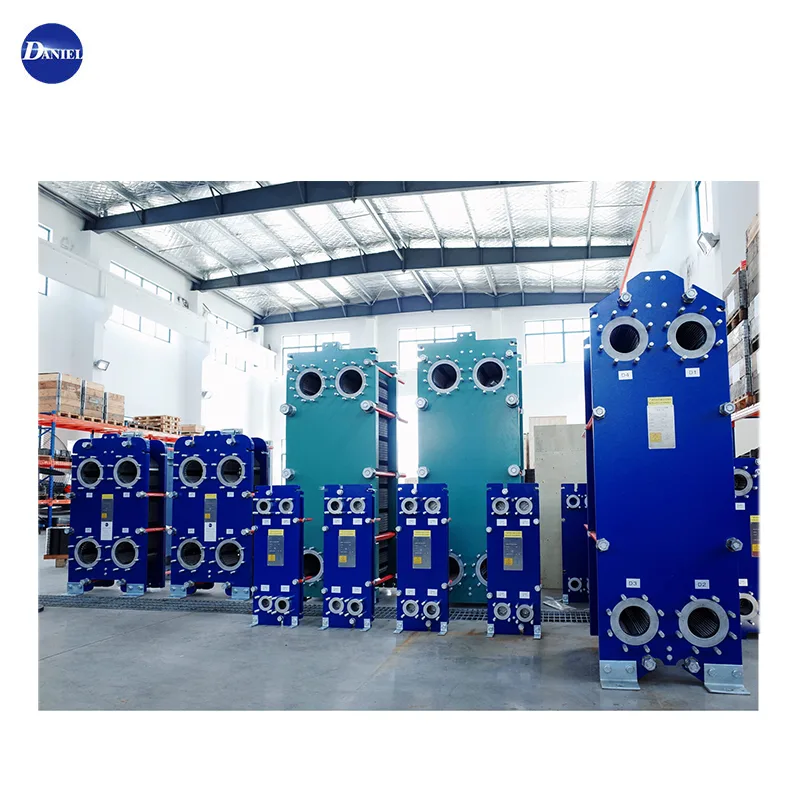

Продуктовата структура на разглобяемия пластинчат топлообменник на Daniel

Компоненти на пластинчат топлообменник

Пазар и приложение

Дълго време Jiangyin Daniel Cooler се е ангажирал да предоставя висококачествени пластинчати топлообменници за клиенти в петролната, химическата, индустриалната, хранително-вкусовата промишленост, енергетиката, металургията, корабостроенето, HVAC и други индустрии в много страни и региони. В момента повече от 20 000 пластинчати топлообменника работят добре в различни отрасли.

Предимствата на пластинчатите топлообменници

Насърчаване на потока на течността между плочите, за да се образува турбуленция. Позволете на металната плоча да се адаптира към различни налягания. Проточният канал на плочата с малък модел "рибена кост" се състои от две съседни плочи с ъглова разлика от 180 градуса. Следователно има много ъглови точки между плочите, които могат да достигнат една точка на всеки 130 mm². Каналът на потока не е склонен към деформация, има относително висока устойчивост на налягане и може да издържи на силна разлика в налягането. В същото време, тъй като потокът е триизмерен и турбулентността е относително интензивна, коефициентът на топлопреминаване е висок.

Компактна структура	Пространството, заемано от пластинчатия топлообменник, е едно от най-малките сред всички видове топлообменници в момента. При същите условия на топлообмен площта на пода на пластинчатия топлообменник е само 1/3 до 1/4 от тази на кожухотръбния топлообменник и не изисква допълнително място за поддръжка, когато е разглобен.
Висок коефициент на топлопреминаване	Поради факта, че средата, протичаща в групата плочи, може да образува турбулентност при относително ниско число на Рейнолдс (Re) и е по-малко вероятно да се образуват замърсявания върху гладките плочи, тя има много висока ефективност на топлообмен. При общ топлообмен вода-вода, коефициентът на топлопреминаване на пластинчатия топлообменник може да достигне над 6000w/m²℃, което е 3 до 8 пъти по-високо от това на кожухотръбния топлообменник.
Висока степен на възстановяване на топлината	Благодарение на високия коефициент на топлопреминаване, отличните характеристики на съотношението на потока и напълно обратния поток, температурната разлика на топлопреминаване може да бъде избрана много ниска. Поради това е много подходящ за оползотворяване на ниска енергийна топлина. Икономически осъществимо е да се постигне степен на оползотворяване на топлина от над 90%, като се използва един пластинчат топлообменник.
Голяма адаптивност	Сгъваемият пластинчат топлообменник има несравнима адаптивност. След монтажа групата метални плочи може да бъде увеличена или намалена, за да отговори на изискванията на процеса за разширяване или свиване.
Нисък застоял поток	Поради малкия си канал на потока и минималния застоял поток, той може да стартира бързо, да реагира незабавно при промяна на контролните операции и значително да намали теглото на оборудването.
Удобен за поддръжка	Дизайнът на плочите гарантира, че няма мъртви ъгли, така че химическото почистване може да се извърши на място без разглобяване. При топлообменниците с разглобяеми пластини те също могат лесно да се отварят за цялостно механично почистване.

Jiangyin Daniel Cooler Co., Ltd. (Daniel Cooler) е основана през 2004 г. Това е производител на топлообменници, който произвежда разглобяеми пластинчати топлообменници (PHE), уплътнения на топлообменника (PHEGASKET), топлообменни пластини (PHEPLATE) и предоставя услуги за поддръжка на пластинчати топлообменници (PHEMAINTENANCE).

Jiangyin Daniel Cooler притежава технология за проектиране и производство и професионални познания за топлообменника. Jiangyin Daniel Cooler се е ангажирал да предоставя качествени пластинчати топлообменници на клиенти в петролната, химическата, индустриалната, хранително-вкусовата, електрическата, металургичната, корабостроителната, HVAC и други индустрии в много страни и региони.

Специални пластинчати топлообменни плочи и гумени уплътнения могат да бъдат проектирани и произведени според нуждите на клиента

Модели с гумена лента за пластинчат топлообменник: M3, M6B, M6M, M6MX-L, M6MX-R, M10B, M10M, M15B, M15Blip, MK15BW, M15M, M20M, MX25B, MX25M, M30, MA30M, MA30W, EC500, AM20, P31-HBM, AK20, C10, Clip6, Clip8H, AM30, MX25, Ec350, TL6B, TL10B, TS20M, TS6M, AM30, P22, P26, P31, P32, P36, A15B, A15M, A10, A10B, T20B, T20M, TS20M, P36, TL10B, T20P, клип6, клип8, клип10, AX30, AX30B, AX30BW, JWP26, JWP36, EC50, EC150, EC350, EC500.

Захарна промишленост, металургична промишленост Гумено уплътнение на топлообменник, уплътнително уплътнение EC50, EC150, EC350, EC500, EC500-WTEL, EC500-WTFE, EC500-ETFC, EC500-TFR, EC50-WTEL, EC50-WTFEEC50-ETFC, EC50-TFR, EC350-WTEL, EC350-WTFE, EC350-ETFC, EC350-TFR,

Модел на уплътнението на пластинчатия топлообменник: T4, H17, N35, N25, SR2, N50, A055, J060, M92 (лепило), J092, A085, J107, Q080, K34, K55, K71 (лепило), P105, M60, P190, U2, E201, SR3, Q030, Q055, J185, SR6, H12, SR1, RS3

Модели на уплътнение на пластинчатия топлообменник: VT4, VT8, VT10, VT20, VT20, N40, VT40, VT80, VT130, VT1306, VT2508, VT2508 B-10, VT2508 B-16, VT2508 B NT250S, NT50X, NT100T, NT100M, NT100X, NT150S, NT150L, VT405, NT250S, NT250L VICARB

Модели на уплътнение на пластинчатия топлообменник: V10, V20 (тип бутон), V20 (F паста), V45 (тип бутон, тип паста), V60 (тип паста), V85 (тип паста), V130 V4, V13, V20, V28, V45, V60A, V60B, V85, V85D, V100A, 100B, V110A, V130, V170, V280

Модел на гумена подложка на пластинчатия топлообменник: GX-12, GX-12P1, GX-018, GX-26, GC-26, GX42, GC42, GC-30PI, GC-60PI, GX-51, GC-51, GX-60, GX-100, GX-180,

Модел с гумена подложка на пластинчатия топлообменник: Sigma9, Sigma26, Sigma27, Sigma37, Sigma66, Sigma76, Sigma114, Sigma7, Sigma X29, Sigma M37, Sigma38, Sigma M66, Sigma 107, Sigma90SAL

Модел на гумено уплътнение на пластинчатия топлообменник: S4, S7, S8, S9, S14, S15, S15FS, S21, S22, S30, S37, S39, S41, S43, S47, S50, S62, S65, S81, S83, S121

Модел на уплътнителния пръстен на пластинчатия топлообменник: TL90PP, TL90SS, TL150PP, TL150SS, TL200PP, TL200SS, TL250PP, TL250SS, TL400SS, TL500PP, TL500SS, TL650PP, TL650SS, TL850PP, TL850SS

Моделът на уплътнението на пластинчатия топлообменник: RX-70, LX50A, EX-15, EX-16, UX416, UX-01, UX-05, UX-20, UX-30, UX-40 може да бъде проектиран и произведен според изискванията на клиента

Специални пластинчати топлообменни пластини и гумени уплътнения Основни модели пластинчати топлообменни пластини и гумени уплътнения:

1. Пластинчати топлообменни плочи. M3, M3 (N), M3X, M6-MFL, M6MD, M10 (MFML, MFGL, M10BD, M10BW), M10-BFGL, M15-(MFG, MFML, FFM, BFG), M15-MFGL, M15-BFML, M20-MFM, M20-MWFM, M20-FKMG, AM20-SFM, M30, MX25B, MX25M, AK20-FGL (E, F), A10 (B), A15, A15B, A15BW, A20, A20B, A3, A35, AX30, TS6, TS20, TL6, TL10, TL15, T20, C6, C8, C10. AC400. AC600, AV170, AV280.

2. Пластинчати топлообменни плочи A055.AO85, CHF130, H12, H17, H17PA, H17DS, J060, J092, J107, J185, K34, K55, K71, K71PA, M60, M92, M185, M107, N35, N35DS, N35PA, N50, Q030D, Q055D, Q080D, R10, R10G, R14, R14S, R23, R40S, R5, R55, R66, SR2, SR3, SR9, SR14, BR1.06, BR034, BR028, BBL1.6TAF, BBL1.6BF, BR1.08CF? N35, N25, N50, AO55, H17,

3. Пластинчати топлообменни плочи: GX-51, GX-013, BR013 (тип корито), GX-108, GX-214, GX-26, GC-26, UFX-26= GX-26GX-26, GX-51, GX-100, GX-60, GX-180, GC-26, GC-51... Vicarb (метод G): V10, V20, V45, V60, V85... Sondex: S14, S15, S15FS, S21, S30, S41, S43, S50, S65, S83... HISAKA, W.Schmidt……..

4. Пластинчати топлообменни плочи NT150L/N40/FA157/FA158/AF161/FA184NG/FA184WG/FA192NG/FA192WG/VT10/VT20/VT2

5. BR серия пластинчати топлообменни плочи, произведени в g BR серия, BR005, BR01, BR03, BR05, BR08, BR13…

Приложение на уплътнението на пластинчатия топлообменник Daniel:

Корабна индустрия: използва се главно за охлаждане, водно охлаждане на кожуха, охлаждане на смазочни масла, охлаждане на охлаждащата течност на буталата, охлаждане на трансмисионното масло, предварително загряване на тежко гориво, предварително загряване на дизелово гориво, охлаждане на други процеси и др.

Енергетика: топлообменниците се използват главно при водно охлаждане с отворен или затворен цикъл, охлаждане на трансмисионно масло, охлаждане на турбинно масло, охлаждане на смазочно масло, охлаждане на буталото и турбината и охлаждащата течност на двигателя, възстановяване на топлината в дизелови електроцентрали, възстановяване на топлината на отработените газове.

Топлообменниците се използват главно във фармацевтичната промишленост за: стерилизация на лекарства, охлаждане на емулсия, нагряване на суспензия, плазмено нагряване, нагряване на лимонена киселина, охлаждане на инфузия и т.н., топлообменниците в стоманодобивната промишленост се използват главно в стоманодобивната промишленост за охлаждане на охлаждащата течност на матрици/машини за непрекъснато леене, охлаждане на хидравлично масло/смазочно масло, охлаждане на охлаждаща течност на машини, нагряване и охлаждане на електролит, пещ вода/захранваща вода/емулсия/охлаждане на отпадъчните води от коксов завод, тяло на пещ/електрическа опора/охлаждане на охлаждаща течност на трансформатор.

Топлообменниците се използват главно в HVAC индустрията за: централно отопление, битова гореща вода, съхранение на лед, постоянно отопление на плувни басейни, термопомпени устройства, устройства за възстановяване на топлината, предварително загряване на вода за отопление, използване на геотермална вода/пара и др.

Топлообменниците се използват главно в химическата промишленост за: нагряване и охлаждане на технологична среда, охлаждане на масло, охлаждане на електролит, нагряване на течност за обезмасляване, охлаждане на течност за фосфатиране и др.
